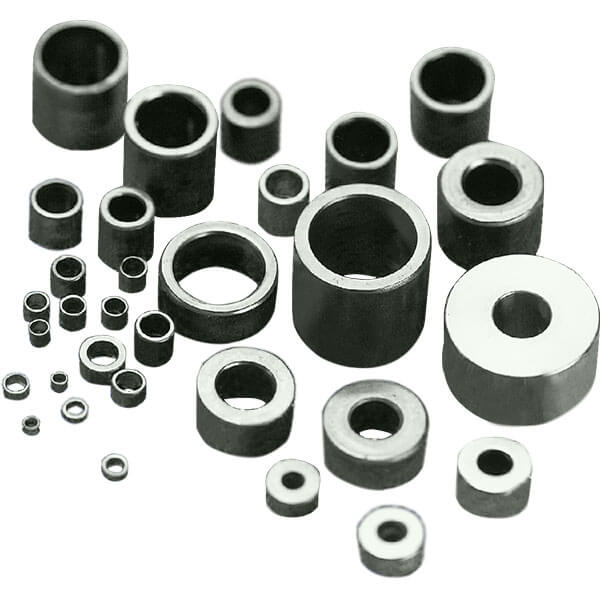

鏈條羅拉
可生產中低碳鋼、合金鋼、不銹鋼、鋁合金、銅合金等不同材質之鏈條用羅拉。
產品規格:
| 使用於 | 產品規格 |
|---|---|
| 汽車正時鏈條 | 04B / 05B / 06B |
| 自行車傳動鏈條 | 408 / 410 |
| 摩托車傳動鏈條 | 415 / 420 / 40 / (428/08B) / 520 / 525 |
| 工業傳動鏈條 | 41 / (50/10B) / (60/12B) / (80/16B) / (100/20B) / 120 / (140/24B) / (160/32B) / 200 |
| 輸送帶鏈條 | C2042 / C2052 / C2062 / C2082 / C2062H / C2082H / HP2042 / HP2052 / HP2062 / HP2082 |
| 材質 | SAE1010 / SAE1018 / 35ACR / 10B21 / SCM415 / SCM435 / SCM440 / SUS302 / SUS304 / SUS316L |
|---|---|
| 同心度 | 0.05 - 0.10mm |
| 外徑公差 | 0.05 - 0.10mm |
| 內徑公差 | 0.05 - 0.10mm |
| 高度公差 | 0.10 - 0.15mm (規格: 048 / 058 / 068 / 088 / 408 / 410 / 415 / 40 / 41 / 50) 0.15 - 0.25mm (規格: 60 / 80 / 100 / 120 / 140) 0.20 - 0.50mm (規格: 160 / 200 / 240) |
| 型號 | 外徑 D (mm) | 內徑 d (mm) | 高度 H (mm) |
|---|---|---|---|
| 408 | 7.65 | 5.16 | 2.25 |
| 410 | 7.73 | 5.19 | 3.27 |
| 40 | 9.72 | 5.7 | 7.5 |
| 428 | 8.35 | 6.25 | 7.6 |
| 50 | 10.16 | 7.25 | 9.6 |
| 60 | 11.91 | 8.53 | 12.6 |
| 80 | 15.87 | 11.65 | 15.7 |
| 100 | 19.05 | 13.9 | 18.9 |
| 120 | 22.23 | 16.23 | 24.75 |
| 140 | 25.4 | 18.45 | 24.75 |
| 160 | 28.52 | 20.5 | 30.95 |
| 200 | 39.68 | 29.15 | 37.65 |
以上尺寸僅供參考，產品實際規格依客戶圖面生產。
